主板通电点不亮怎么办立即下载

  主板通电点不亮的解决方法:

  1.判断电脑电源好坏

  第1步,先接好主机电源(ATX),按下主机开关按钮,如果不能通电,再把电源连接主板的电源插头拔下来。

  第2步,用镊子把电源的绿线和黑线短路,检?看电源的风扇转不转。如果电源风扇转,说明电源是好的,故障在主机方面。

  第3步,判断电脑主机开关好坏。ATX电源线和主板接好,把主板上的开关针、复位针等拔起,用镊子短路开关针触发电源开关,看能小能开机,如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗。

  第4步,如果短路开关针触发电源还是不能开机,说明主板真的不能触发开机,把主板从机筘_.拆出来检修。

  第5步,把主板拆下来,先把板上的灰尘清扫干净,以免防碍检修。先目测一下,看主板上面有无元器件烧坏,鼓包,电路板上有无烧焦、断线的。

  第6步,把主板放好,插上CPU假负载,插好电源。插上主板测试卡,做好检修准备。

  2.检?触发电路

  当主板不通电时,首先通过强加电的方法定位主板小通电的具体故障电路。也就是说直接短路接绿线和黑线。如果此时可以加电开机说明故障在软开机电 路本身。如果此时不可以加电,说明有严重的短路现象。ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。

  可能短路的有红线短路,黄线短路,紫线短路或者是CPU的主供电端短路。以上的短路现象,在实际主板故障中出现任何一种都会出现强行加电而加不上电。

  对于红线短路可能的原因有:主板上某个场效应管短路或者是电源管理器短路,还有门电路短路或者是I/O短路,还有南桥短路,也有可能是5V滤波 电容短路。测一下5VATX对地数据或测供电管对地数?悼词欠穸缘囟搪妨恕U?5亩缘厥?凳?380U左右,如果明显测供电管对地0兆欧或接近0兆欧,表明 主板出现芯片对地短路现象造成ATX保护。

  对于黄线12V短路,通常是电源管理本身和12V滤波电容短路,对于12V短路也有可能是串口芯片有问题。

  对于紫线短路可能是南桥、I/O、场效应管和门电路,以及紫线滤波电容和紫线稳压二极管造成。

  对于CPU主供电短路可能是场效应管,电源管理器和主供电滤波电容。对于P4后的主板,CPU主供电短路也有可能是北桥短路。测出对池短路的ATX电源线,再沿着线跑电路找到相关损坏的元器件换掠。

  3.检?软开机电路

  如果强行加电可以加电,则故障在软开机故障本身,此时应重点软开机电路本身和软开机电路有联系的其他一些电路。

  (1)COMS电池。有些主板,电池电力不足也不能开机,怛大部分的主板没电池也不影响开机。正常?况下COMS电池提供2.6V(2.6~3.3V)以上的电压。

  (2)COMS?践。COMS跳线不正确也不能开机,一般是跳在一二针上是正确的,第三针是接地。如果跳在第二、第三针上就不能开机。注氩有的主线跳错以后,可以开机,因为实时晶振供电是由紫线提供的。

  (3)测POWER开关针有无3.3V或5V电压,POWER开关针一针是接地,一针由紫5V供电,中间会经过一些电路、电阻等电子元件。如果没有5V或3.3电压到开关针,跑电路,从ATX电源紫5V到POWER之间的元器件看那个损坏,发现损坏的然后换掉。

  (4)测南桥芯片旁边的晶振,看是否起振。起振电压为0.5V和1.6V左右,如果没有,就更换晶振旁边的滤波电容以及晶振元件。还有一种用手 去处摸实时晶振的两引脚,手触摸主板后可以加电,可以工作。怛是实时晶振损坏以后,你摸到实时晶振后可以加电,怛是CPU不工作。这时候还是继续用手触碰 实时晶振两个引脚,让加电又不过内存,再用于处摸实时晶振的两个引脚,电压?会过内存。这种就是典型的实时晶振外围电路损坏的现象。这样的主板比较难修。 实时晶振的电荞电路要求非常严格,损坏以后尽董用颜色和大小相同的实时晶振,还有偕振电容来更换,否则的话就会更换不成功。

  主板通电点不亮的原因分析:

  1、电源开关故障

  当电源开关按键因为老化不能复位时或机箱前面板因为变形导致电源开关按钮按下后不能及时复位,使用开关始终处于接通状态,这时就会出现按下电源开关后,主机加电开始启动,但过4秒后自动关机。

主板通电点不亮怎么办

  如果是电源开关的相关线路出现短接时,当我们接通主机电源的插头时,主机就会加电启动,4秒后自动关机。

  检查方法为开机后拔掉与主板PW_ON接口相连的面板开关,直接用小螺丝刀短接跳线,观察主机是否还出现4秒关机故障。如果故障消失,就可以断定开关电路存在问题。

  2、RESET开关或跳线被短路

  尽管此类故障出现的机会不多,但是随着电脑使用时间的增加,RESET键使用的非自锁按 钮开关会因为弹性失效而出现按下后不能弹起,造成始终接通状态;或者因为机箱前面板上的按钮安装不到位或变形,导致RESET开关按钮按下后不能及时复 位,长时间处于接通状态;再就是因为我们检修过程中,拉动,拔插时无意中造成RESET线路短接。这时,当我们按下电源开关后,因为主板始终处于复位状 态,尽管市电已经接通,CPU风扇和电源风扇,显卡风扇,主板风扇都开始工作,但主机没有任何启动迹像。

  如果我们有DEBUG卡插入PCI插槽时,我们就会立即发现复位灯始终显亮,就可以马上判断RESET相关电源存在短接现象。

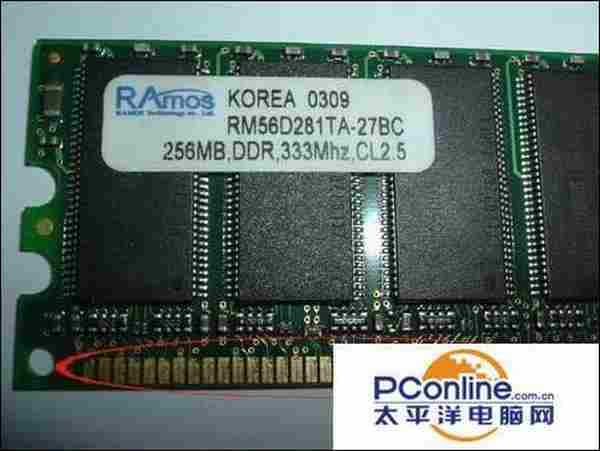

  3、内存有故障

主板通电点不亮怎么办

  内存某芯片或阻容出现故障时,有时会出现开机后主机能够加电,但没有正常启动的“嘀”声,也无内存报警声,长时间不能启动。 再一种情况就是如果CMOS设置时内存的频率或相关参数设置错误时,也会出现加电主机能够加电,但就是不启动也无报警声的现象。

  故障排除:

  对于此类故障我们可以先拔下内存再开机,如果主机内存报警,说明CPU和主机基本正常。再试着清除CMOS设置后看故障能否解决,如果故障排除说明故障原因是由于CMOS中内存参数设置错误造成的;如果还不行,我们就需要使用替换法,一般都可以排除内存故障。

  4、DMI数据不能被更新或ESCD数据没有设置为自动更新

  DMI(Desktop Management Information)数据是一组保存在BIOS芯片中为了方便系统调用的数据集合,每次系统启动时都会校验DMI数据是否正确。对于因为DMI数据错误造成系统不能启动的故障我还没有遇到过。

  ESCD(Extended System Confirguation Data)数据是保存在CMOS芯片中,用以管理计算机的资源配置数据集合。随着计算机的迅速发展和即插即用技术的应用,为了避免资源占用冲突,需要由合 理分配有限的系统资源(如地址,IRQ,DMA等),由于计算机的外设资源迅速增加,如ACPI,APM,USB,MODEM,INC,VGA Card等,就会造成计算机自检时间增加,导致启动时间过长。

  实际上多数时候,计算机的板卡并不频繁,并不需要每次都进行详细自检,所以计算机就设计了ESCD数据来简化计算机的启动过程,如果计算机没有硬件变化时,在启动时计算机就直接调用ESCD数据来分配系统资源,控制计算机的运行,以节省计算机的启动时间。

主板通电点不亮怎么办

  不过,当我们变化了计算机的硬件时,如改变了CPU类型,更换了内存,增加了内存,添置了光驱,换了显卡等,如果我们没有强制更新ESCD数据,这时计算机 在启动时就会仍然按照旧的配置来分配系统硬件资源,这时就会出现无法正常启动或不能识别新添置的硬件的故障。解决的方法我们只需要进入CMOS设置中的 “PNP/PCI CONFIGURATION ”,把“Reset ES
